Das hiermit angebotene Produkt ist in den Tabellen gelb hinterlegt. Auf Anfrage erhalten Sie von unserem Vertrieb selbstverständlich auch ein Angebot für die anderen Produktvarianten.
- Bleche
- Glas
- Kunststoffe
- Platten
- Horizontales Aufnehmen
- Schwenken
- Vertikales Aufnehmen
- Wenden
- Bis 2.000 kg < 250 kg
Technische Details der Standardkonfiguration
AERO 180° 250/8R/2000
- Eigengewicht
- ≈ 130 kg
- Bauhöhe
- 1800 mm
- Tragfähigkeit
- 250 kg
- Geeignet für
- Bleche, Kunststoffe, Platten
- Lage des Transportgutes
- Von 0° bis maximal 180°
- Haupttraversenlänge
- 2000 mm
- Quertraversenlänge
- 1000 mm
- Quertraversenanzahl
- 4
- Saugplattenanzahl
- 8
- Saugplattendurchmesser
- 170 mm
- Vakuumerzeuger
- Vakuumpumpe, trockenlaufend
- Saugleistung
- ≈ 4 m³/h
- Elektrische Spannung
- 400 V (50/60 Hz)
- Schwenkmodul
- Getriebe C49
- Lineare Führung
- Stufenlos (0-180°)
- Antriebsmoment
- 1581 Nm
- Bremsmoment
- 10 Nm
➔ Weitere Varianten auf Anfrage verfügbar
Artikelbeschreibung
AERO 180° 250/8R/2000
Das Vakuumhebegerät eignet sich für den manuellen Transport von Plattenmaterialien im Halleneinsatz und ist zum Einhängen in einen Kranhaken vorgesehen. Die Auslegung erfolgt nach der EG-Maschinenrichtlinie sowie der DIN ISO 13155.
Die robuste Stahlschweißkonstruktion sorgt für ein langlebiges und prozesssicheres Design. Das Transportgut kann horizontal aufgenommen und stufenlos um 180° geschwenkt werden. Die Bedienung des Schwenkgetriebes erfolgt über gut erreichbare Bedienknöpfe und ermöglicht dem Anwender eine einfache und kontrollierte Handhabung.
Für eine flexible Anpassung an unterschiedliche Transportgutabmessungen können die Saugplatten über Handschiebeventile einzeln manuell an- oder abgeschaltet werden. Zusätzlich lassen sie sich jederzeit werkzeuglos auf den Quertraversen verschieben. So werden Rüst- und Standzeiten im Arbeitsprozess auf ein Minimum reduziert.
Die integrierten Motorschutzschalter verhindern eine unkontrollierte Überhitzung des Vakuumerzeugers und des Getriebes.
Produkthinweise
AERO 180° 250/8R/2000
Stärken des Aero-180°
Beschädigungsfreier und schonender Transport aufgrund Vollelastomerdichtungen in einzigartiger Qualität und von enormer Lebensdauer
Einzigartige Flexibilität des modularen Basissystems, individuell erweiterbar durch zusätzliche Optionen
Keine Ausfall- oder Stillstandszeiten dank integriertem Motorschutzschalter, der den Vakuumerzeuger vor Wicklungsschäden schützt.
Garantierte Arbeits- und Bedienersicherheit durch großzügig dimensionierten Vakuumspeicher mit intelligenter Warneinrichtung
Höchste Prozesssicherheit durch robuste Stahlschweißkonstruktion von Rahmen und Traversen
Stufenloses, ruckfreies Wenden/Schwenken von 0°-180° dank elektrischem Schwenkantrieb
Geringe Betriebskosten dank energieeffizientem Vakuumerzeuger sowie optionalem Pumpensteuerungsmodul, welches die Aktivität des Vakuumerzeugers perfekt reguliert.
Einfache und schnelle Wartung: Das intelligente Saugplattenkonzept ermöglicht den beinahe werkzeuglosen Austausch verschlissener Saugdichtungen binnen Sekunden.
Geringe Rüstzeiten bei unterschiedlichen Transportgutabmessungen aufgrund individuell mit Handschiebeventilen absperrbaren Saugplatten (bereits im Basispaket enthalten)
Zeichnung
Produktvarianten
Den Vakuumheber AERO-180° gibt es in unterschiedlichen Varianten mit:
- Tragfähigkeiten von 125 bis 250 kg
- 4 bis 8 Saugplatten
- 2 bis 4 Quertraversen
- Saugplatten-Durchmesser von 120 bis 270 mm
Gerne beraten wir Sie bei der Auswahl des für Ihren Anwendungsfall passenden Geräts.
Optionale Konfiguration / Zubehör
ECOMATIC & SAFETY
Eine rote und eine grüne LED-Leuchte, gut sichtbar, signalisieren die Einsatzbereitschaft des Vakuumhebers.
Das Ecomatic-Pumpensteuerungsmodul reguliert das Aktivitätslevel der Vakuumpumpe. Je nach Frequenz und Gebrauch des Gerätes kann der Stromverbrauch um bis zu 70% reduziert werden.
Hydro
Ein Wasserabscheider dient dem Schutz der Vakuumpumpe vor Feuchtigkeit und Schmutz.
Artikel-Code-Zusatz: -HY
Kettenzuganbindung
Optional kann das Vakuumhebegerät mit einem Spiralkabel und einem Harting-Stecker anstelle eines CEE-Steckers konfiguriert werden. Dies ermöglicht eine Stromversorgung des Vakuumhebers direkt am Kettenzug und verhindert störende Kabel im Arbeitsbereich.
Artikel-Code-Zusatz: -CH
3,0-Meter Haupttraverse
Erweiterung der Haupttraverse auf 3,0 m zur Kompensation des Überhangs an beiden Enden beim Heben von Maxi-Format-Blechen
Artikel-Code-Zusatz: Bsp. AE-180° 600/8R/3000
Haltetasche für Kransteuerbirne
Adaptionsmöglichkeit für die Kransteuerbirne am Gerät
Kabeltrommel
5 m
Optionale Kabeltrommel (5 m) für den Innenbereich
Kabeltrommel
10 m
Optionale Kabeltrommel (10 m) für den Innenbereich
Anwendungsbilder

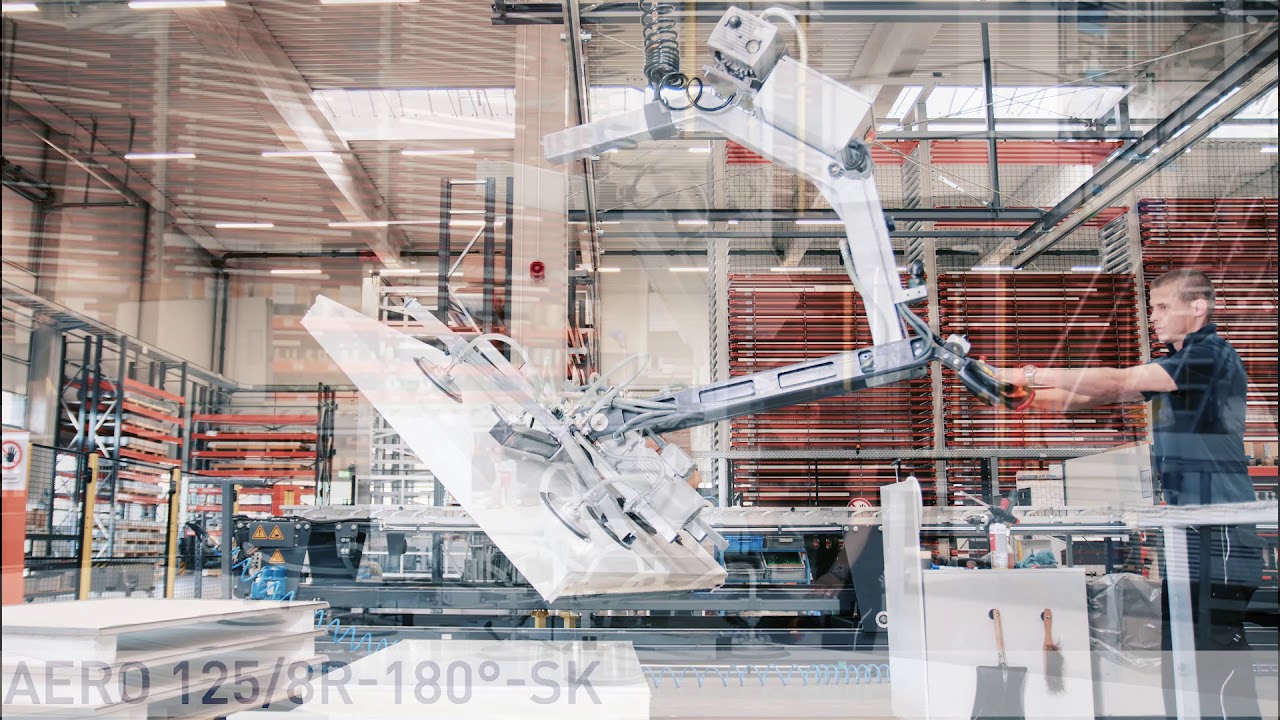

Produktvideo
Aero-180° BESTELLEN
für mehr Sicherheit, Ergonomie & Effizienz!
Aero-Customised
EXAKT NACH IHREN ANFORDERUNGEN
Nicht das passende Hebegerät dabei? Gerne bieten wir Ihnen auch individuelle Lösungen für Ihre spezifische Herausforderung an.
